HandyPROBE 光筆無臂式檢測系統可以生成高精度的測量結果（精確度高達 22 微米），在車間環境中優于傳統的便攜式 CMM。 HandyPROBE 便攜式 CMM 當前用于汽車業、航空航天業和制造業主要廠商的生產線。
HandyPROBE 光筆便攜式三坐標測量機 (CMM) 可顯著提高測量過程的可靠性和速度。
由于 HandyPROBE PCMM 具備 TRUaccuracy 技術，可實現動態參考，因此直接在車間使用時特別高效，這主要因為測量精確度對環境中的振動或其他變化完全不敏感。
與其他現有的坐標測量技術如測量臂和 CMM 相比，HandyPROBE 無臂式檢測系統能移動自如、無拘無束，可顯著提高生產力和工作質量。
| 在車間環境提供更高的測量精確度 |
|---|
| 動態參考功能（TRUaccuracy 技術） |
| 使用可追蹤認證工具的自校準（TRUaccuracy 技術） |
| 精確的持續監控（TRUaccuracy 技術） |
| 在粉塵環境下保持精確度 |
| 持續監控溫度 |
| 測量精確度 |
| 更快速測量 |
| 自動對齊功能（節省時間） |
| 動態測量模式 |
| 測針與系統之間無物理鏈路（移動自如） |
| 可擴展的測量范圍 |
| 子范圍精確度增強 |
| 輕松的范圍擴展（自動跨越） |
| 真正便攜 |
| 重量（僅測量設備） |
| 重量（包括三腳架和攜帶箱） |
| 其他 |
| 軟件兼容性 - 與大多數可用的計量軟件兼容 |
| 最大 16µm (1)(0.001 in.) |
| 最大 12 m3 (420 ft3) (2) |
| > 7 kg |
| > 50 kg |
| 最大 22 µm (0.001 in.) |
| Jusqu'à 14.8 m3 |
| 450 g (3) / 4 kg (4) |
| < 30 kg |

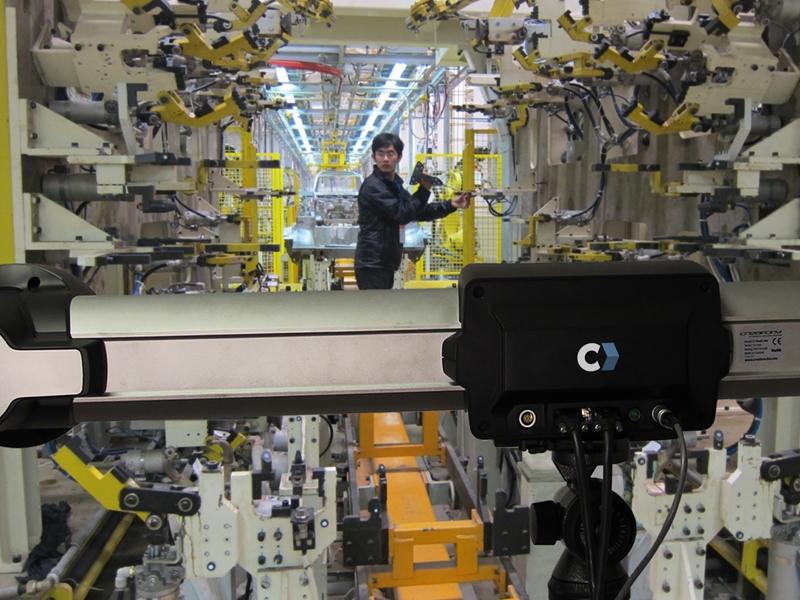

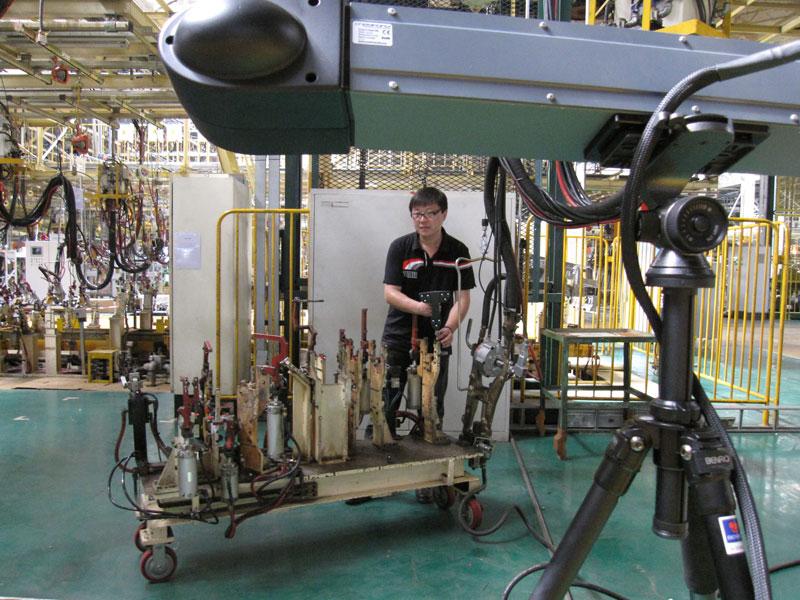

C-Track 雙攝像頭傳感器配有高品質光學設備和特殊的照明裝置，確保能夠在其操作空間內測量所有的反射體。 除跟蹤整個系統的參考模型外，C-Track 可提供 HandyPROBE 的精確定位、連續圖像采集和傳輸、反射器照明、計算機之間數據交換的管理等功能。
與 2 到 4 個 C-Track 相連接時，HandyPROBE 光學 CMM 使用 C-Link 功能，這將大幅提高系統的測量速度和易用性。
高精度測量：精度高達 22 µm，而不論處于何種環境（不穩定性、擺動和溫度變化等）之下或者操作人員技能如何。
自動對齊：使用光學反射靶自動完成校準；它可以連續快速地檢測多個同類部件。
更大的測量范圍：與其它便攜式 CMM 系統相比，HandyPROBE 可提供更大的基礎測量范圍。
可擴展的測量范圍：您還可以輕松且動態地擴展測量范圍，同時不會降低精確度 - 無需采用任何傳統的跳點法，也無需其他校準裝置。 操作員移動部件或 C-Track 后，無需重新校正數據，從而減少了設置和誤差累積。
非凡的投資回報率：產生可觀的生產能力和資金收益。 測量誤差最高可減少 75%，控制時間可縮短 10 倍。
真正的便攜式設備：HandyPROBE 的便攜性使您無論身在何地（實驗室、工廠、現場外等），均可對部件、子設備及復雜組件進行檢測或逆向工程，非凡的精確度、機動性和靈活性超乎期待。
輕巧：重約 1 磅，可用于長時間作業，且不會導致肌肉和骨骼酸痛。
測量速度更快，操作更簡單：手持、無臂式設備與無線數據傳輸過程使用戶可以在部件周圍自由移動設備。
用戶友好：易學、直觀的系統，學習周期短 – 您可持續使用同一計量軟件與探測技術
！ 5 分鐘即可完成安裝。 可以測量正在生產過程中的部件，而不必校準每個部件。
HandyPROBE CMM 隨附 VXelements 和 VXprobe 模塊，這是一款全集成的 3D 數據采集軟件，可為整個檢測和測量技術系列提供支持。它將所有基本要素和工具都融入到一個統一、用戶友好且直觀的工作環境中。
VXprobe 模塊讓用戶可以與使用 HandyPROBE 光筆采集的數據進行交互，并且可以與其他的 VXelements 組件或第三方軟件共享該數據。
利用 VXprobe，用戶可以：
VXelements 現在與平板電腦和智能手機兼容！無論身在何處，都可與 VXelements 遠程交互，所有數據采集功能盡在掌握，自由無極限！
| 重量 | 450 克 |
|---|---|
| 尺寸 | 204 x 159 x 97 毫米 |
| 測量速度 | 30 點/秒 |
| 操作溫度范圍 | 15-40 °C |
| 操作濕度范圍 （非冷凝） | 10-90% |
| 認證 | EN 301 489-1、 EN 301 489-3、 EN 300 220-1 |
| C-Track 380 | C-Track 780 | C-Track 1480 | ||
|---|---|---|---|---|
| 精度 (1) | 最高 0.022 mm | 最高 0.025 mm | 最高 0.030 mm | |
| 單點重復性 (3) | 3.80 m3 | 0.045 mm (2) | 0.050 mm (5) | 0.055 mm (5) |
| 7.80 m3 | 不適用 | 0.055 mm (2) | 0.065 mm (5) | |
| 14.8 m3 | 不適用 | 不適用 | 0.095 mm (2) | |
| 體積精確度 (4) | 3.80 m3 | 0.075 mm (2) | 0.080 mm (5) | 0.090 mm (5) |
| 7.80 m3 | 不適用 | 0.085 mm (2) | 0.095 mm (5) | |
| 14.8 m3 | 不適用 | 不適用 | 0.170 mm (2) | |
| 體積性能（結合 MaxSHOT 3D 或 C-Link) (4) | 毫米時 | 毫米時 | 毫米時 | |
| 0.045 毫米 + 0.025 毫米/米 L > 1.2 m時） |
0.055 毫米 + 0.025 毫米/米 L > 1.2 m時） |
0.095毫米+ 0.025毫米/米 L > 3.0 m時） | ||
| 測量速度 | 30 Hz | |||
| 重量 | 5.5 kg | |||
| 尺寸 | 1035 x 169 x 140 mm | |||
| 操作溫度范圍 | 15–40 oC | |||
| 操作濕度范圍 （非冷凝） | 10–90 % | |||
| 認證 | EN 301 489-1, EN 301 489-3, EN 300 220-1 | |||
(1) 體積精確度使用動態參照模式和一個 500 mm 的工具。
(2) 每個系統按 ASME B89.4.22 標準中指定的測試方法測試。
(3)單點重復性：HandyPROBE 的探測器位于錐形插座中。 從多個通路方向測量單獨點。 將每個單獨點的測量值分析為在 X、Y、Z 中的一系列偏差（距離/2 方法）。
(4) 體積精度：通過在 HandyPROBE 工作容積（距離/2 方法）內的不同位置和不同方向測量可追蹤長度工具，可以對性能進行評估。
(5) 典型值。
