HandyPROBE光筆便攜式三坐標測量儀

來源：廣州市廣精精密儀器有限公司
時間：2012-05-21 02:32:00
字體：大中小
閱讀：

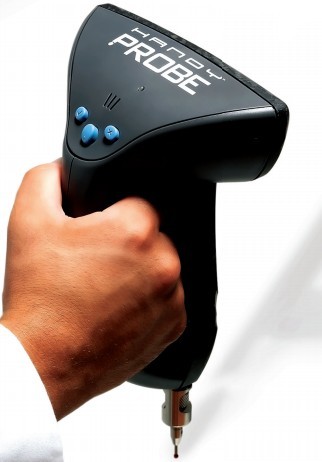

HandyPROBE光筆便攜式三坐標測量儀

光筆便攜式三坐標測量儀

本 HandyPROBE 無臂便攜式探測系統與 C-Track 雙攝像頭傳感器形成了一個獨特組合，既可確保生成高精確度的測量數據（其精確度最高可達 22 µm），又可提高測量過程的可靠性和速度。

與其它現有的同類測量技術相比，HandyPROBE 便攜光筆式三坐標設計為無線式，移動更加自如，可顯著提高生產效率和品質。

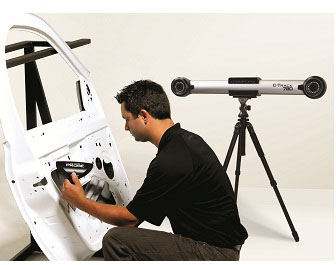

C-Track 雙攝像頭傳感器

C-Track 雙攝像頭傳感器配有高品質光學設備和特殊的照明裝置，確保能夠在其操作空間內測量所有的反射體。除跟蹤整個系統的參照模型外，C-Track 可確保精確定位 HandyPROBE ，同時還能連續采集和傳輸圖像、照明反射體、管理與計算機之間的交換數據以及存儲傳感器參數等強大功能。

C-Link

可以將 2 或 4 C-Track 與一個 HandyPROBE 連接起來，以獲得并受益于 C-Link 功能，這將顯著提高測量速度和系統的易用性。

VXelements

VXelements，Creaform 的專利 3D 數據采集軟件

每項 Creaform 技術均采用該軟件。

行業

HandyPROBE 非臂便攜接觸式測量系統可廣泛應用于多種行業：

航空航天
汽車 / 運輸設備制造業
消費品
教育業
冶金和金屬加工
機械加工
塑模、建模、制造、鑄造和組裝

應用

檢測

部件到 CAD 對比分析
首件檢測與供應商質量檢測
3D 模型對比原部件/生產工具的符合性評估
制成部件與原始部件的符合性評估
對齊
工具認證
多次測量（可達30 點/秒）
與 MetraSCAN 光學 CMM 3D 掃描儀一起使用時，可實現全自由圖形檢測，并生成高密度色圖。

逆向工程

幾何實體的逆向工程（球體、圓柱體、平面）
與 Handyscan三維激光掃描儀的結合使用，可實現更快更準確的組合部件（幾何與自由曲面）的逆向工程
與 MetraSCAN 光學 CMM 3D 掃描儀一起使用時，可實現更快更準確的混合零件逆向工程（幾何與自由圖形）。

技術規格

HandyPROBE 技術規格
重量	450 克
尺寸	204 x 159 x 97 毫米
測量速度	30 點/秒
操作溫度范圍	15-40 °C
操作濕度范圍（非冷凝）	10-90%
認證	EN 301 489-1、EN 301 489-3、EN 300 220-1

技術規格

精確度 ⁽¹⁾		最高 0.022 mm	最高 0.025 mm	最高 0.030 mm	不適用
單點重復性 ⁽³⁾	3.80 m³	0.045 mm ⁽²⁾	0.050 mm ⁽⁵⁾	0.055 mm ⁽⁵⁾	不適用
	7.80 m³	不適用	0.055 mm ⁽²⁾	0.065 mm ⁽⁵⁾	不適用
	14.8 m³	不適用	不適用	0.095 mm ⁽²⁾	不適用
體積精確度 ⁽⁴⁾	3.80 m³	0.075 mm ⁽²⁾	0.080 mm ⁽⁵⁾	0.090 mm ⁽⁵⁾	不適用
	7.80 m³	不適用	0.085 mm ⁽²⁾	0.095 mm ⁽⁵⁾	不適用
	14.8 m³	不適用	不適用	0.170 mm ⁽²⁾	不適用
體積性能（隨 MaxSHOT 3D 或 C-Link)		毫米時	毫米時	毫米時	不適用
體積性能（隨 MaxSHOT 3D 或 C-Link)		0.045 毫米 + 0.025 毫米/米 L > 1.2 m時）	0.055 毫米 + 0.025 毫米/米 L > 1.2 m時）	0.095毫米+ 0.025毫米/米 L > 3.0 m時）	不適用
測量速度		30 Hz	30 Hz	30 Hz	30 Hz
重量		5.5 kg	5.5 kg	5.5 kg	450 g
尺寸		1089 x 174 x 119 mm	1089 x 174 x 119 mm	1089 x 174 x 119 mm	204 x 159 x 97 mm
操作溫度范圍		15–40 °C	15–40 °C	15–40 °C	15–40 °C
操作濕度范圍（非冷凝）		10–90 %	10–90 %	10–90 %	10–90 %
認證		EN 301 489-1, EN 301 489-3, EN 300 220-1	EN 301 489-1, EN 301 489-3, EN 300 220-1	EN 301 489-1, EN 301 489-3, EN 300 220-1	EN 301 489-1, EN 301 489-3, EN 300 220-1

⁽¹⁾ 體積精確度使用動態參照模式和一個 500 mm 的工具。
⁽²⁾ 每個系統按 ASME B89.4.22 標準中指定的測試方法測試。
⁽³⁾ 單點重復性：HandyPROBE 的探測器位于錐形插座中。從多個通路方向測量單獨點。將每個單獨點的測量值分析為在 X、Y、Z 中的一系列偏差（范圍/2）。
⁽⁴⁾ 體積精確度：通過在 HandyPROBE 工作容積（最大范圍/2）內的不同位置和不同方向測量可追蹤長度工具，可以對性能進行評估。
⁽⁵⁾ 典型值。

HandyPROBE行業應用技術規格軟件教育計劃我們的經銷商技術規格

便攜式坐標測量機 (CMM)：HANDYPROBE

HandyPROBE 無臂式探測系統可以生成高精度的測量結果（精確度高達 22 微米），在車間環境中優于傳統的便攜式 CMM。 HandyPROBE 便攜式 CMM 當前用于汽車業、航空航天業和制造業主要廠商的生產線。

對環境中的變化不敏感（振動、部件移位、豎立或 CMM 不穩定無影響）
可以有效測量無法移動到大理石臺或鑄鐵臺的部件
特別適合幾何和表面質量控制
與 MetraSCAN 3D 掃描儀配對時可提供掃描功能
部件尺寸范圍：1-3 米，任何材料類型
可擴展的測量范圍高達 10 米
真正的無線便攜

HandyPROBE 便攜式坐標測量機 (CMM) 開發用于提高測量過程的可靠性和速度。

由于 HandyPROBE PCMM 具備 TRUaccuracy 技術，可實現動態參照，因此直接在車間使用時特別高效，這主要因?yàn)闇y量精確度對環境中的振動或其他變化完全不敏感。

與其他現有的坐標測量技術如測量臂和 CMM 相比，HandyPROBE 無臂式探測系統能移動自如、無拘無束，可顯著提高生產力和工作質量。

HandyPROBE PCMM關節臂的對比

在車間環境提供更高的測量精確度
動態參照功能（TRUaccuracy 技術）
使用可追蹤認證工具的自校準（TRUaccuracy 技術）
精確的持續監控（TRUaccuracy 技術）
在粉塵環境下保持精確度
持續監控溫度
測量精確度
更快速測量
自動對齊功能（節省時間）
動態測量模式
探針與系統之間無物理鏈路（移動自如）
可擴展的測量范圍
子范圍精確度增強
輕松的范圍擴展（自動跨越）
真正便攜
重量（僅測量設備）
重量（包括三腳架和攜帶箱）
其他
軟件兼容性 - 與大多數可用的計量軟件兼容

臂矩陣







最大 16µm (1)(0.001 in.)




最大 12 m³ (420 ft3) (2)



> 7 kg
> 50 kg

HandyPROBE







最大 22 µm (0.001 in.)




Jusqu'à 14.8 m³



450 g (3) / 4 kg (4)
< 30 kg

C-Track 雙攝像頭傳感器

C-Track 雙攝像頭傳感器配有高品質光學設備和特殊的照明裝置，確保能夠在其操作空間內測量所有的反射體。除跟蹤整個系統的參照模型外，C-Track 可提供 HandyPROBE 的精確定位、連續圖像采集和傳輸、反射器照明、計算機之間數據交換的管理等功能。

C-Link

與 2 到 4 個 C-Track 相連接時，HandyPROBE 光學 CMM 使用 C-Link 功能，這將大幅提高系統的測量速度和易用性。

TRUaccuracy^TM

高精度測量：精度高達 22 µm，而不論處于何種環境（不穩定性、擺動和溫度變化等）之下或者操作人員技能如何。

自動對齊：使用光學反射器自動完成校準；它可以連續快速地探測多個同類部件。

更大的測量范圍：與其它便攜式 CMM 系統相比，HandyPROBE 可提供更大的基礎測量范圍。

可擴展的測量范圍：您還可以輕松且動態地?cái)U(kuò)展測量范圍，同時不會降低精確度 - 無需采用任何傳統的跳點法，也無需其他校準裝置。操作員移動部件或 C-Track 后，無需重新校正數據，從而減少了設置和誤差累積。

非凡的投資回報率：產生可觀的生產能力和資金收益。測量誤差最高可減少 75%，控制時間可縮短 10 倍。

優勢

TRUportability^TM

真正的便攜式設備：HandyPROBE 的便攜性使您無論身在何地（實驗室、工廠、現場外等），均可對部件、子設備及復雜組件進行檢測或逆向工程，非凡的精確度、機動性和靈活性超乎期待。

輕巧：重約 1 磅，可用于長時間作業，且不會導致肌肉和骨骼酸痛。

TRUsimplicity^TM

測量速度更快，操作更簡單：手持、無臂式設備與無線數據傳輸過程使用戶可以在部件周圍自由移動設備。

用戶友好：易學、直觀的系統，學習周期短 – 您可持續使用同一計量軟件與探測技術

！ 5 分鐘即可完成安裝。可以測量正在生產過程中的部件，而不必校準每個部件。

軟件
VXelements

HandyPROBE CMM 隨附 VXelements 和 VXprobe 模塊，這是一款全集成的 3D 數據采集軟件，可為整個探測和測量技術系列提供支持。它將所有基本要素和工具都融入到一個統一、用戶友好且直觀的工作環境中。

VXprobe

VXprobe 模塊讓用戶可以與使用 HandyPROBE 光筆采集的數據進行交互，并且可以與其他的 VXelements 組件或第三方軟件共享該數據。

利用 VXprobe，用戶可以：

使用 HandyPROBE 和 C-Track 的校準功能，
將對齊數據和定位功能與其他 VXelements 組件共享，
執行基本計量功能，如：
- 簡單的點接觸測量
- 基本幾何實體（如平面、圓圈、多邊形等）的點接觸測量。
- 幾何計算，例如角度和距離
連接至其他第三方計量軟件
將測量結果導出至 IGES 文件

VXelements 現在與平板電腦和智能手機兼容！無論身在何處，都可與 VXelements 遠程交互，所有數據采集功能盡在掌握，自由無極限！

兼容軟件

BuildIT Software & Solutions (BuildIT)
Delcam (PowerINSPECT)
Geomagic（Studio 和 Qualify）
InnovMetrics Software (PolyWorks Inspector)
Inspect 3D (Inca 3D)
Metrologic（Metrolog XG 和 V5）
New River Kinematic (SpatialAnalyzer)
Rapidform（XOR 和 XOV）
Verisurf (VerisurfMeasure)
Wenzel Metromec (Metrosoft CM)

應用：

檢測

部件到 CAD 分析
首件和供應商質量檢測
3D 模型與原始部件/生產工裝的一致性評估
針對制成部件與原始部件的一致性評估
對齊
工裝檢測
多點測量（最多至 30 點/秒）
與 MetraSCAN 3D 光學 CMM 掃描儀一起使用時，可執行全自由形態檢測，并生成高密度色圖。

逆向工程

幾何實體的逆向工程（球面、柱面、平面）
與 MetraSCAN 3D 光學 CMM 掃描儀一起使用時，可對混合部件（幾何與自由形態）執行更快更精確的逆向工程。

技術規格

HandyPROBE

重量	450 克
尺寸	204 x 159 x 97 毫米
測量速度	30 點/秒
操作溫度范圍	15-40 °C
操作濕度范圍（非冷凝）	10-90%
認證	EN 301 489-1、 EN 301 489-3、 EN 300 220-1

C-Track

		C-Track 380	C-Track 780	C-Track 1480
精確度 ⁽¹⁾		最高 0.022 mm	最高 0.025 mm	最高 0.030 mm
單點重復性 ⁽³⁾	3.80 m³	0.045 mm ⁽²⁾	0.050 mm ⁽⁵⁾	0.055 mm ⁽⁵⁾
	7.80 m³	不適用	0.055 mm ⁽²⁾	0.065 mm ⁽⁵⁾
	14.8 m³	不適用	不適用	0.095 mm ⁽²⁾
體積精確度 ⁽⁴⁾	3.80 m³	0.075 mm ⁽²⁾	0.080 mm ⁽⁵⁾	0.090 mm ⁽⁵⁾
	7.80 m³	不適用	0.085 mm ⁽²⁾	0.095 mm ⁽⁵⁾
	14.8 m³	不適用	不適用	0.170 mm ⁽²⁾
體積性能（隨 MaxSHOT 3D 或 C-Link)⁽⁴⁾		毫米時	毫米時	毫米時
體積性能（隨 MaxSHOT 3D 或 C-Link)⁽⁴⁾		0.045 毫米 + 0.025 毫米/米 L > 1.2 m時）	0.055 毫米 + 0.025 毫米/米 L > 1.2 m時）	0.095毫米+ 0.025毫米/米 L > 3.0 m時）
測量速度		30 Hz
重量		5.5 kg
尺寸		1035 x 169 x 140 mm
操作溫度范圍		15–40 ^oC
操作濕度范圍（非冷凝）		10–90 %
認證		EN 301 489-1, EN 301 489-3, EN 300 220-1

⁽¹⁾ 體積精確度使用動態參照模式和一個 500 mm 的工具。
⁽²⁾ 每個系統按 ASME B89.4.22 標準中指定的測試方法測試。
⁽³⁾單點重復性：HandyPROBE 的探測器位于錐形插座中。從多個通路方向測量單獨點。將每個單獨點的測量值分析為在 X、Y、Z 中的一系列偏差（范圍/2）。
⁽⁴⁾ 體積精確度：通過在 HandyPROBE 工作容積（最大范圍/2）內的不同位置和不同方向測量可追蹤長度工具，可以對性能進行評估。
⁽⁵⁾ 典型值。
