METROLOG通用3D測量軟件

Metrolog X4是著名的3D檢測軟件MetrologXG的最新演變。全新的MetrologX4架構不僅旨在從當前計算機和操作系統技術(Windows64位和多處理器PC)中受益這些技術可顯著提高測量軟件的性能和吞吐量，并且旨在簡化日常的測量工作。

增強的分析：一流的GD＆T和報告

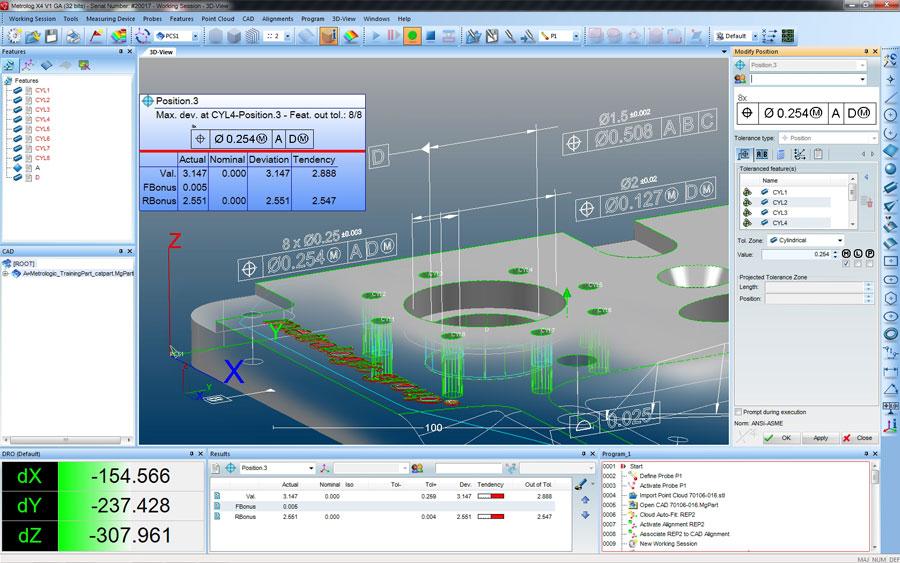

Metrolog X4具有新的幾何和尺寸公差處理引擎，可在記錄時間內處理最復雜的情況。

簡化了幾何公差定義。

“專家”系統，確保正確的評估方法和結果。

全面支持符合給定標準的公差評估。

支持ANSI和ISO標準。

由PTB和NIST組織認證和認可的解決方案。

Metrologic Group三維數模測量軟件Metrolog XG

Metrologic Group 為 Handyscan 3D 激光掃描儀開發了一款插件并且擁有獨家銷售權。 該插件可確保與 Metrolog XG® 和 Metrolog V5® 檢測軟件的完美兼容。

Metrolog XG®

Metrolog XG ® 是一款功能齊全的 3D 控制軟件，它可滿足當今在 3D 測量和質量控制方面的各種需求。

• 可在 Windows 2000、Windows XP 和 Windows Vista 環境下運行。
• 使用標準 Metrologic Group ® 接口可連接至各種類型的 CMM、手動操作或 CNC。
• 內置 DMIS V4.00 引擎（尺寸測量接口規范）。

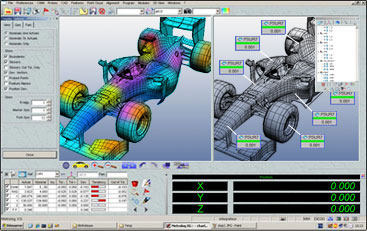

• 完全交互式 3D 圖形界面。
• 測量棱鏡部件（算法經過 P. T. B. 和 N.I.S.T 認證）
• 測量與任何 CAD 系統相關的自由部件（曲面點、邊緣點、截面...）。
• 可輸入 CAD 文件格式： 中間格式：IGES、VDAFS、SET、UNISURF、STEP 本地直接導入格式：CATIA V 4、CATIA V5、IDEAS、ProE、UNIGRAPHICS、PARASOLID。
• 測量剖面和截面。
• 高速探針掃描與數字化
• 圖形脫機編程模塊和虛擬仿真。
• 采用 21 參數錯誤映射技術進行 CMM 幾何補償。
• 統計分析模塊。

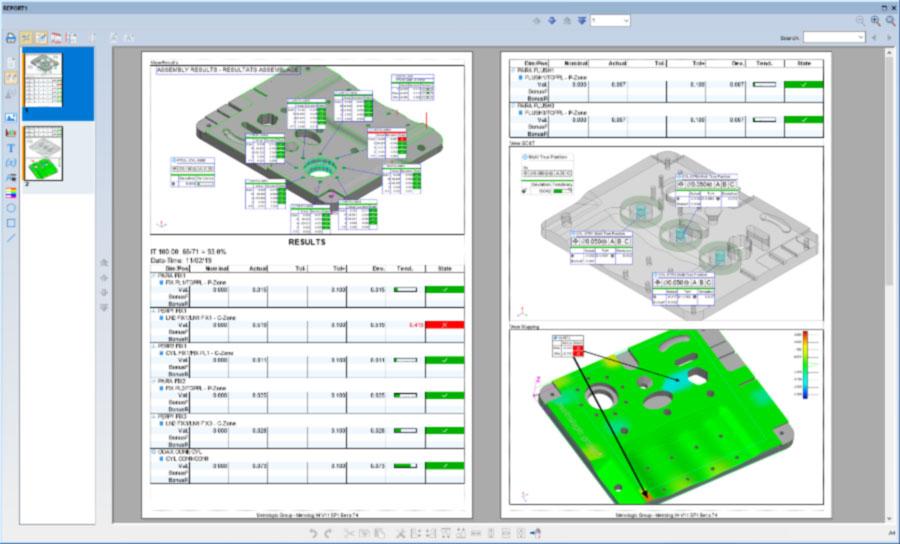

• 強大的報告功能（圖形、文本或用戶定義報告）。
• 以不同格式（DMIS、VDAFS、IGES、Excel）導出結果。

Metrolog Inspection V5

Metrolog V5 是第一款基于 V5 架構的測量軟件，已集成至 CATIA、ENOVIA 和 DELMIA V5 解決方案并與這些解決方案形成互補。

• 用于控制棱鏡部件/幾何部件和自由部件的完美解決方案。 本軟件自動將已測量的特征和值與 CATIA V5 數據進行比較。
• FD&T 兼容性
• 部件編程
• 直接執行本地 CATIA 流程
• DMIS 輸入和輸出
• 報告和導出
• 功能強大的報告編輯器
• 到其他系統的數據導出
• V5 圖形用戶界面具備 Metrolog 的易用性和豐富功能
• 可直接訪問 V5 數據庫幾何體和 FD&T
• 兼容的輸入程序：Metrolog II、DMIS、Inspect V5 流程

Metrologic Group® 開發的各種軟件主要用于檢測目的。

　Metrolog XG測量軟件|使用活動火爆進行中。Metrolog XG高級三維測量軟件，采用目前最新的高級CAD三維數模測量軟件Metrolog XG®，該測量軟件為法國專業測量技術集團公司METROLOGIC GROUP最新產品，METROLOGIC GROUP是目前世界上最大的三坐標測量軟件和系統專業開發公司，在法國巴黎上市。

　　三坐標測量機的測量功能主要由測量軟件來決定，我們的產品可以根據用戶需要配置不同的測量軟件。我們的標準配置是Metrolog XG高級三維測量軟件。

    采用目前最新的高級CAD三維數模測量軟件Metrolog XG®，該測量軟件為法國專業測量技術集團公司METROLOGIC GROUP最新產品，METROLOGIC GROUP是目前世界上最大的三坐標測量軟件和系統專業開發公司，在法國巴黎上市。Metrolog XG®測量軟件被多家國際著名的三坐標測量機生產商作為指定軟件，如德國ZEISS等。美國波音、歐洲空客、德國大眾、寶馬、法國雷諾、標致等公司均采用該測量軟件。

    Metrolog XG® 采用國際通用的DMIS 標準格式，與CAD ﹑CAM 無縫結合。它除了具有常用的測量軟件的全部功能外，還支持各種格式的CAD 數模文件，直接將零件的三維模型（CAD 圖形）顯示在測量軟件圖形窗口中，用CAD 數模直接驅動測量機，需要測量某元素，只需用鼠標輕輕一點該元素，測量機會自動測量之，并將結果以文字和圖形等多種方式輸出。該軟件特別適合各類模具、檢具、夾具的檢測，不規則形狀測量，逆向工程數據測繪等�？捎糜诤娇铡⒑教臁⑵�車等制造工業的零部件質量檢測控制。

Metrolog XG®高級三維測量軟件，主要特征如下：

• 含圖形式人機交互操作方式；
• 標準CAD數模輸入/輸出接口模塊及操作功能模塊（標準輸入/輸出格式包括：IGES、DXF/DWG、STEP、VDAFS；根據需要可增加UG、Pro/E、CATIA、Solidworks等直接接口模塊）；
• 基本幾何元素測量：點、直線、平面、圓柱、圓錐、槽、球、橢圓、圓弧、六棱槽、圓環；
• 基本幾何元素構造（建立）計算模塊；
• 幾何元素組合關系測量計算模塊：相交、對稱、    投影、距離、角度；
• 形位公差測量模塊：平行度、垂直度、傾斜度、同軸度、位置度、對稱度、圓跳動和全跳動；
• 曲線、曲面點檢測比較功能；
• 零件坐標系建立及轉換功能；
• 零件CAD模型輸出、顯示、操作（平移、縮放、旋轉等）功能
• 自學習零件編程模塊；
• 測頭管理系統模塊；
• 測量路徑模擬及防測頭碰撞檢測功能
• 除笛卡兒坐標系外，還同時 提供極坐標、球坐標系和柱坐標系
• 直觀的文字/圖形檢測報告定制、輸出模塊；
• 點…點三維曲線、曲面掃描模塊（可以掃描截面、輪廓、曲線、曲面形狀，并可以轉換為CAD  數據文件輸出）；
