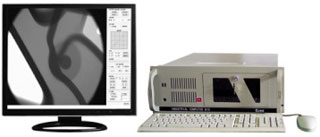

X射線實時成像系統
 | |||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 國家X射線實時成像檢測系統高科技產業化示范工程基地 | |||||||||||||||||||||||||||||||||||||||||||||||||||
|
我公司于八十年代初在國內首次引進X射線實時成像系統應用于X射線探傷領域，并在軍工、電子、石油、化工、耐火材料。鋼管、壓鑄、鍋爐、汽車、壓力容器、鋼結構、航空、航天等行業推廣應用，為我國無損檢測水平的提高做出了應有貢獻。我國發射載入飛船“神舟五號、神舟六號”在研制生產過程中有六大系統使用了我公司X射線無損檢測實時成像系統。該產品技術已獲得國家專利授權。2004年被國家發改委確定為國家X射線實時成像檢測系統高科技產業化示范工程基地。 |
多功能控制柜 | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
主要功能 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 該系統實現了動態實時成像，圖像質量高運行速度快，動靜態 降噪，提高了檢測速度及可靠性，配以機械傳動裝置，可選擇不同 角度以最佳動態效果觀察工件內部缺隱，尤其適用于在線檢測。 |
鉛防護房 | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
系統組成 | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
·X射線探傷機 ·成像單元 ·檢測平臺 ·圖像處理單元 ·鉛防護房 | |||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
成像方式 | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
圖像增強器 線掃描成像器 面陣成像器 |
 | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
系統主要參數 | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
系統分辨率：16～32Lp/cm 系統靈敏度：1.5～2% | |||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
圖像處理軟件主要功能 | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
·電子拍片、電子圖片存儲優化 ·窗口、窗位技術、多種平滑降噪選擇 ·鐳射定位 ·動態存儲，動態回放 ·模擬3D ·存檔方便、打印報告迅速 ·配備適用的用戶應用軟件，迅速實現自動判誤功能 | |||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
