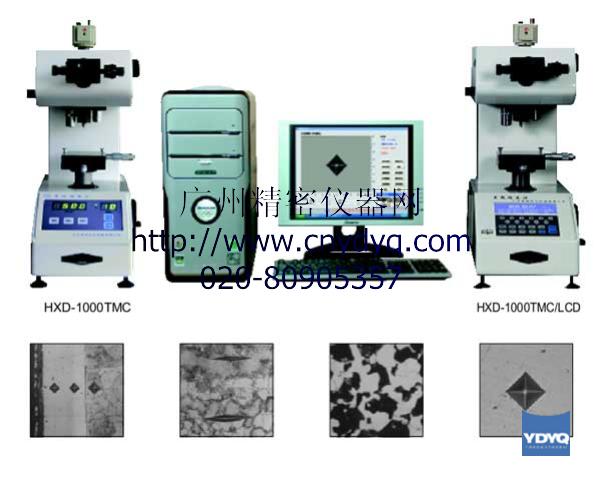

帶計算機圖像分析處理顯微硬度計,它具有先進的電腦自動測量系統,物鏡與壓頭切換時自動轉塔,試樣打定點能精確定位,像質清晰,能自動測量壓痕并顯示硬度值,換算出相對應的洛氏硬度值,能滿足滲碳零件的滲碳層深度的測量和曲線圖、高頻淬火零件的淬硬層深度的測量和曲線圖等要求。該機直觀性強,測量方便,減少了人為誤差,大大提高了測量精度,避免了使用者的視覺疲勞。自96年在國內率先推出以來,不斷完善軟件的升級,始終保持產品的領先地位。根據用戶需要,在儀器上可加X—Y自動步進工作臺,電腦自動控制選點,操作簡便,廣泛應用于熱處理、金加工、大專院校、汽配模配等行業。 技術規格 |
型號 Type |
HXD-1000TMC |
HXD-1000TMC/LCD | HXD-1000TMSC/LCD | |||
物鏡/壓頭切換 Lens/Indenter switch |
自動轉塔切換 With Motorized Turret |
物鏡/HV/HK壓頭切換自動轉塔切換 Lens/HV/HK Indenter switch With Motorized Turre | ||||
試驗力 Test force |
9.807, 4.903, 2.942, 1.961, 0.9807, 0.4903, 0.2452, 0.0981 N 1000, 500, 300, 200, 100, 50, 25, 10 gf | |||||
加荷方式 Loading mode |
程控自動加載,保持和卸載 Program-controlled application, duration and removal of load | |||||
保荷時間 Duration time |
5 – 60 sec selectable 步長 (In step of ) 5 sec. | |||||
硬度測量范圍 Measuring range |
5 HV -- 3000 HV | |||||
測量顯微鏡 Microscope |
物鏡 Objective: 40x; 10x(觀察用 For observation) 目鏡 Eyepiece: 15x 總倍率 Total: 600x; 150x(觀察用 For observation) | |||||
X-Y測試臺 X-Y stage |
尺寸 Dimensions:100X100mm 最大移動 Travel range:25X25 mm 最小讀數Resolution:1/100mm | |||||
顯示器上倍率 Magnify on TV |
約 About 1600x | |||||
最小檢測單位 Min. detection |
0.025μm | |||||
操作系統 O S |
Win2000/XP | |||||
測量讀數方式 Measuring mode |
| |||||
試件最大高度 Max..test height |
85mm | |||||
精度Accuracy |
執行標準:中華人民共和國國家標準 GB/T 4340.2-1999金屬維氏硬度計試驗 第二部分:硬度計的檢驗 上海市企業標準 Q/NWFQ 01-2002顯微硬度計 | |||||
標準配件,附件 Standard attachments |
物鏡40x,10x, 維氏壓頭(在機上) 測量目鏡15X 標準硬度塊(700HV1 400HV0.2) 薄片夾緊器 小圓柱體夾緊器 平口鉗 水平儀 鹵素?zé)襞? 電源線 保險絲 輔助工具 使用說明書 LCD型:打印機(內置) 電腦主機及硬度分析軟件一套 CCD彩色攝像頭 激光打印機 | |||||
選購件 Options |
X—Y自動步進工作臺 數碼相機及適配鏡 Digital camera & adaptor 可配金相分析軟件 Fully Automatic measurement system | |||||
電源 Power supply |
220 VAC, 50/60 Hz | |||||
尺寸 Dimensions | 外包尺寸 54 x 50 x 64 cm (Packing size) | |||||
毛重 Gross weight | 80 kg |
