廣州廣精精密儀器是專業的CNC系列全自動型影像測量?jī)x制造廠家,歡迎您來電咨詢CNC系列全自動型影像測量?jī)x產品的詳細信息!了解CNC系列全自動型影像測量?jī)x的技術支持和安裝維修等服務。服務專線:020-80905357

　位置：首頁 > 二次元/影像測量?jī)x > 全自動影像測量?jī)x > 正文

二次元/影像測量?jī)x

CNC系列全自動型影像測量?jī)x

來源：廣州市廣精精密儀器有限公司
時間：2009-03-06 22:05:21
字體：大中小
閱讀：

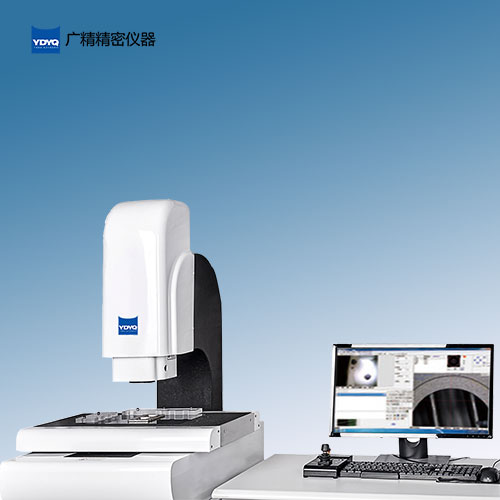

CNC系列全自動型影像測量?jī)x

/UploadFile/20093/20093622513232.gif
能高效地檢測各種形狀復雜工件的輪廓和表面形狀及尺寸、角度和位置，特別是精密零部件的微觀檢測與質量控制。適用于電子、儀器儀表、刀夾具、精密機械零件、精密五金件、電子元器件、塑料與橡膠成品、半導體元器件、沖壓件、接插件、模具、汽車、機械加工、軍工、航天航空、高等院校、科研院所等行業及各級計量部門或車間檢查站。

針對不同型號配備相應功能的測量軟件,測量方便、繪圖簡單、精確度高，易學易懂，描邊過程可以任意調整，可以將測量數據導入EXCEL/WORD或AUTOCAD中。
CNC系列全自動型影像測量?jī)x特點：　
CNC系列是在系列的基礎上，增加了高精度的Renishaw探針測頭，配備TPM專用軟件。除了探針校正、工件坐標調整外，還具有一般的幾何元素測量功能，包括：點、線、圓、橢圓、平面、球、圓柱、圓錐等等，還有距離、角度等測量功能可供選擇，另外，有計算幾何公差與形狀公差的功能，包括真直度、真圓度、平面度、圓柱度、垂直度、平行度、同心度、同軸度�？筛鶕�(jù)工件測量圖形選擇視窗圖（俯視圖、前視圖，側視圖等角視圖）。

CNC系列全自動型影像測量?jī)x技術參數：
　

產品型號 技術參數	影像測量?jī)x（全自動型）		影像測量?jī)x（三坐標復合型）
	CNC5040	CNC6050	CNC1016	CNC1218
測量行程X×Y×Z（mm）	500×400×200	600×500×200	1000×1600×200	1200×1800×200
儀器外形尺寸（含底座）（mm）	800×500×1650		1800×1500×1650
工作臺承重	30		30
操作方式	自動全鼠標操作		全自動（可切換快速移動）
放大率	光學0.7×∽4.5× 影像28×∽180×		光學0.7×∽4.5× 影像28×∽180×
軟件	OVM		OVM+TMP
電源供電	（110V/220V）±10%,(50/60)H_Z		（110V/220V）±10%,（50/60）H_Z
X/Y測量分辨率	1μm		1μm
X/Y測量精度	（3+L/200）μm		（3+L/200）μm
重復性	2μm		2μm
適合環境	溫度（20∽25）^oC，濕度50%∽60%		溫度（20∽25）^oC，濕度50%∽60%
CCD	進口彩色（41萬像素SONY CCD Sensor）；		進口彩色（41萬像素SONY CCD Sensor）；
備注	4相自動可調光源；		自動對焦測量高度/深度；SPC功能，測量數據可導入Excel/Word或CAD軟件。

CNC系列全自動型影像測量?jī)x圖象測量軟件：

強大的影像測量工具，提供多種測量方法：對點，線，圓，弧，橢圓可直接點取測量，對框選范圍進行測量，多點取圖測量，自動消除毛邊測量，傳統投影十字線測量。

自動尋邊功能

可對邊界自動尋點（可多點測量點，線，圓，弧，角度，橢圓及不規則圖形）。

框選范圍測量

框選范圍自動尋邊測量，操作方便、快捷。例：可一次性框選圖形邊界，而用其它一般軟件需重復多次取點，現只需拖動鼠標輕輕一框，即可完成測量，大大減少了工作量。

篩選毛邊自動尋邊測量

可篩選毛邊自動尋邊測量線，圓，橢圓，弧等，例如一些盲孔，倒角，不規則圖形，毛邊產品等。

快速尋邊測量

快速取圖，鼠標只需輕輕一點，就可自動補捉影像，并且能夠?qū)y(cè)量圖形與實物影像疊合進行比較，避免人為誤差。

測量資料統計(SPC)

操作者可根據工件測量要求，自行設定編輯數據統計表。如可統計最大值、最小值、平均值、偏移值、平均偏移量、標準差、X-R控制邊界成員、Xm-R控制邊界成員、X-S控制邊界成員、PP、Ca、 Cp、 Cpk等參數。

四相自動LED可調光源

可程序控制4相自動LED可調光源，軟件為使用者提供了一個寬廣多變的燈源選擇系統（僅適用于自動版），進行單相背光可調光源的調節控制，可依據工件測量時的實際需要進行選擇。

高度測量

全自動對焦測量高度。

自動學習功能

系統有手動/自動程序編程功能，可儲存/輸出使用。進行批量檢測時只需進行一次測量路徑編程后，就可自動抓取測量點，無需再次點擊。

CNC系列全自動型影像測量?jī)x量測功能：
基本幾何測量：點、線、圓、弧、角度；
組合元素測量：點、線、圓、弧、組合測量，圓心距、圓切線、兩線中線、中心點、垂直距離、角平分線、兩線交點；
形位誤差評定：
同心度、真圓度、直線度、位置度、傾斜度；
坐標系設定：
有原始座標、座標平移、座標旋轉、三點軸，針對物件的圖形進行擺正,或是重設新的座標系都很方便。

CNC系列全自動型影像測量?jī)x測量數據輸出：
測量數據可輸入通用的辦公軟件進行統計，如WORD、EXCEL格式，并制作成檢驗報表打印出來。
CNC系列全自動型影像測量?jī)x注意事項：
