使用 FARO 激光掃描儀開發曲面殼板精度評估系統

使用 FARO 激光掃描儀開發曲面殼板精度評估系統



在有些人看來，渾圓的船舶輪廓和優雅的船體類似于女性的體形。這可能就是自古以來使用帶有性別特點的語言將船舶分類為女性化對象的原因。為船舶打造這種勻稱外觀的正是用大塊的厚鋼板制成的“ 曲面殼板”，這些曲面殼板利用復雜的三維曲線覆蓋了從船頭到船尾的整個船體。建造船舶時需要使用數百塊殼板，但其中只有兩塊殼板是一模一樣的，這兩塊殼板被用于船體的兩側。檢驗鋼板曲度的方法有很多，比較和評估曲面殼板的一個傳統方法是使用木制彎曲模板。

由日本船級社提供支持的聯合研究

根據由日本船級社提供支持的一項聯合研究計劃，東京大學、住友重機械海洋工程株式會社與日本船級社一起共同開發了一種評估曲面殼板的新方法。這種新方法使用三維激光掃描儀，極大地改進了過去使用木制模板的方法，能夠提高用戶的評估精度和速度。我們根據對日本神奈川縣橫須賀市的 SHIME 公司的一次采訪并且基于該公司所參與的使用 FARO 的 Focus3D 激光掃描儀的此項研究編寫了此案例。

使用 FARO 激光掃描儀開發曲面殼板精度評估系統
曲面殼板

木制模板評估所面臨的挑戰

很長一段時間以來，使用傳統木制模板方法進行評估的精確度一直是人們所關心的問題。這種評估方法非常棘手，主要是因?yàn)榍鏆ぐ迨怯晒そ呈止ゅ憠汉痛慊鸲�，而這些工匠所擁有的技能水平可能不盡相同。這在較大程度上依賴于工匠個人的經驗（例如：視覺判斷和加工方案的設計），這會導致最終產品的質量參差不齊。

使用 FARO 激光掃描儀開發曲面殼板精度評估系統

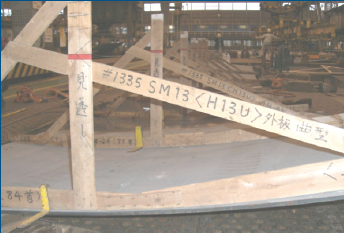

利用傳統的木制彎曲模板來評估曲面殼板

另外，舊方法只能評估木制模板所適合的殼板部件。被木制模板‘ 漏檢’ 的殼板誤差只能在后期的裝配過程中才能被發現。由于每塊殼板自身的復雜程度不同，日后進行的返工可能要耗費很長時間。

此外，這些木制模板需要進行定制，無法適用于所有的船舶。這意味著需要使用數量較大的不同模板，這會增加材料成本并耗費大量時間。使用舊方法還需要貯存和保養這些模板，從長期來看，這會增加額外的費用。由于面臨這些困難，該團隊著手利用激光掃描儀開發一種更加客觀和精確的評估系統。新方法的工作流程涉及將設計圖的 CAD 數據與 Focus3D所獲取的測量數據進行比較，并通過大型點云處理平臺Pupulpit ( 由 UNICUS 公司提供) 準備和反饋所收集的數據。除此之外，該團隊還生成了彩圖來分析待檢殼板的精確度，解決了與激光掃描儀部署有關的問題，并且評審了研究期間測量數據的使用率。

利用這種新方法，SHIME 公司設法提高了其曲面殼板的評估效率和評估精度。SHIME 公司施工管理分公司生產部– 生產控制小組的 AkiyoshiSugawara 解釋道，“ 以前，我們不得不在較大程度上依賴于技術人員的專業- 知識和主觀感知來獲得適合最終裝配的正確形狀。然而，利用這種新方法，我們相信更多的員工都能制造出始終如一的優質產品，即便他們所擁有的經驗較少�！�

使用 FARO 激光掃描儀開發曲面殼板精度評估系統

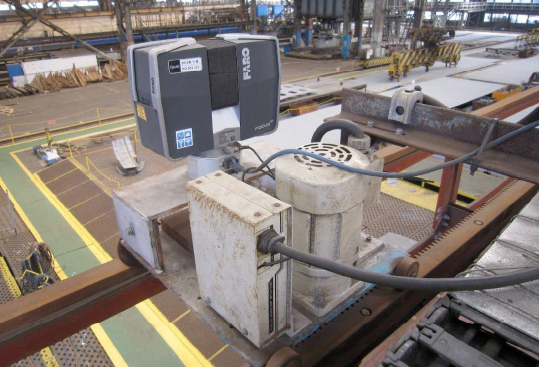

利用FARO 的 Focus3D激光掃描儀測量曲面殼板

新方法提供了實實在在的收益

使用激光掃描儀來評估曲面殼板的新方法獲得了一致好評，越來越多的公司選用了此項技術。

由于采用這種新系統，糾正誤差所需的時間被大大縮短，證明激光掃描儀對于評估過程非常有效。Sugawara 告訴我們稱，“ 借助 Focus3D 的幫助，我們只需根據殼板的尺寸縮小掃描范圍并修改分辨率，就能立即掃描曲面殼板。彩色掃描圖像提供了極大的便利，因?yàn)槟軌蜃屛覀冚p松地找出需要增大曲度的點。我們希望利用這項新技術發掘更大的潛力。”

SHIME 期待著有一天不使用木制彎曲模板就能制造曲面殼板。
