投影儀- 何謂光學投影機（ Profile projector ）
投影儀- 何謂光學投影機（ Profile projector ） :

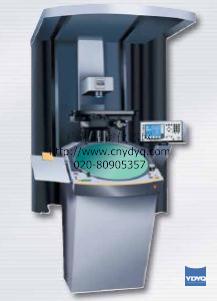

光學投影機又稱輪廓投影機或簡稱為投影機。圖 A 即立式投影機，系利用光學原理將工件之輪廓經各種透鏡及反射鏡投影，并放大成各種倍數后，作非接觸式的量測。其投射路徑如圖 B ，（ a ）為立式投影機，（ b ）為落地式投影機，（ c ）為臥式投影機。投影機于燈炮通電后，光線經過濾熱鏡片、透鏡組、工作臺平板、反射鏡、投影幕等，將工件輪廓或表面經放大后并投影至半透明之投影幕上。通常，必須調整工件與投影透鏡間至適當?shù)慕咕嗑嚯x，使投影幕至最清楚的狀況，以確保工件量測的準確性。目前市面上可見到光學投機之最小讀值可達 0.01 °及 1 μ m 。

　　光學投影機的構造，可由三個不同量測系統而有不同構造。若以垂直型投影機為例，其投影透鏡可由 10X 至 100X 的放大倍率，而常用者有 10X 、 20X 、 50X 、 100X 等四種。量測工件則可用輪廓照明或表面反射照明。附件包括回轉式置物臺、光學尺、顯示器、 V 型塊、中心頂架、各種倍之透鏡（可隨意更換）、投影幕、玻璃尺等。

　　光學投影機是應用放大作用，可作 長度 、 角度 、 形狀 、 表面 等檢驗工作。屬非接觸式、二次元量測，尤其適合彈性、

脆性材料之量測。除可利用二次元坐標處理機、數字顯示器、數據或自動尋邊器（ flip-up edge sensor arm ）、打印機等接口設備，并可用 RS-232 與計算機聯機以達迅速、確實及統計分析等優點。唯對透明或半透明物體量測效果稍差。
