表面粗糙度儀(光潔度)的國家標準主要術語及定義

表面粗糙度儀(光潔度)的國家標準主要術語及定義

      公司作為“國家表面粗糙度標準”的起草和制定的重要成員之一，熱誠歡迎尊敬的閣下共同學習探討表面粗糙度的相關問題！
         本資料給出的參數符合GB/T 3505-2000《產品幾何技術規范表面結構 輪廓法 表面結構的述語、定義及參數》、符合GB/T 6062-2002《產品幾何量技術規范 （GPS）表面結構 輪廓法 接觸（觸針）式儀器的標稱特性》。

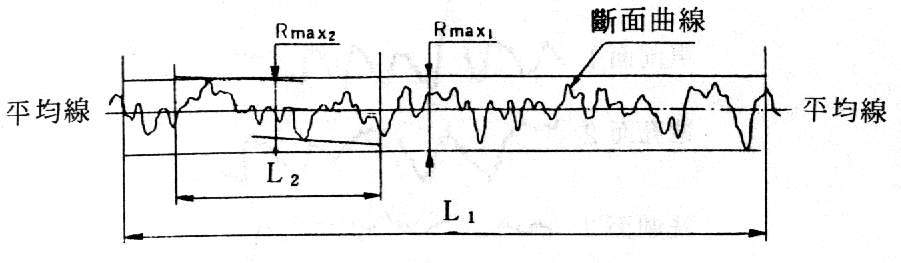

      圖一：放大n倍后的工件截面/表面粗糙度及輪廓：
表面粗糙度儀(光潔度)

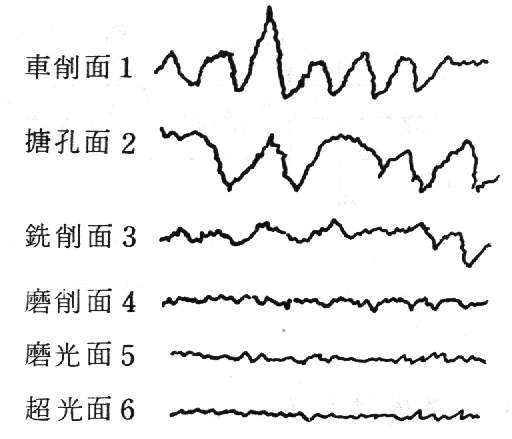

圖二：各種加工方法能得到的表面光度：
表面粗糙度儀(光潔度)

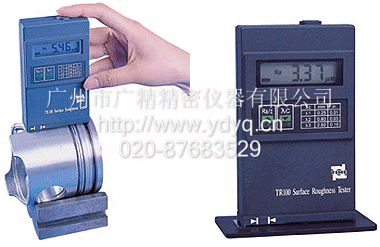

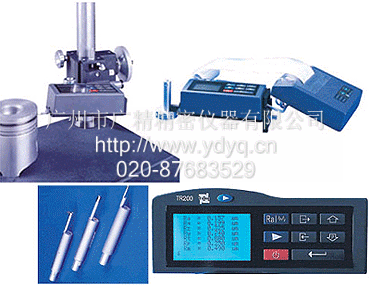

圖三：常見的表面粗糙度儀的工件測量：
表面粗糙度儀(光潔度)產品圖片
表面粗糙度儀(光潔度)產品圖片
表面粗糙度關鍵技術術語：
    (1)表面粗糙度： 取樣長度L
    取樣長度是用于判斷和測量表面粗糙度時所規定的一段基準線長度，它在輪廓總的走向上取樣。
    (2)表面粗糙度： 評定長度Ln
    由于加工表面有著不同程度的不均勻性，為了充分合理地反映某一表面的粗糙度特性，規定在評定時所必須的一段表面長度，它包括一個或數個取樣長度，稱為評定長度Ln。

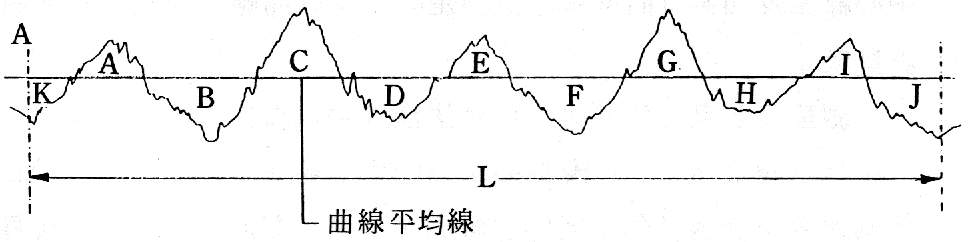

    (3)表面粗糙度： 輪廓中線（也有叫曲線平均線）M
表面粗糙度儀(光潔度)
    輪廓中線M是評定表面粗糙度數值的基準線。
評定參數及數值:
    國家規定表面粗糙度的參數由高度參數、間距參數和綜合參數組成。
    表面粗糙度高度參數共有三個:

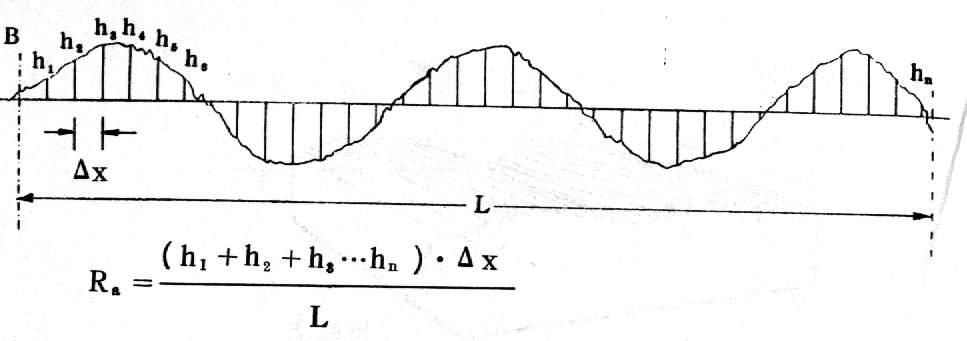

    (1)輪廓算術平均偏差Ra ：                       表面粗糙度儀(光潔度)
           表面粗糙度儀(光潔度)

    在取樣長度L內，輪廓偏距絕對值的算術平均值。

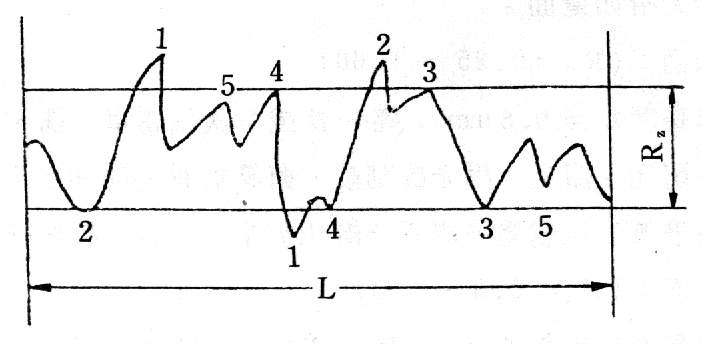

    (2)微觀不平度十點高度Rz
表面粗糙度儀(光潔度)
    在取樣長度L內最大的輪廓峰高的平均值與五個最大的輪廓谷深的平均值之和。
    (3)輪廓最大高度Ry
表面粗糙度儀(光潔度)
    在取樣長度內，輪廓峰頂線和輪廓谷底線之間的距離。
     表面粗糙度間距參數共有兩個：
    (4)輪廓單峰平均間距S
    兩相鄰輪廓單峰的最高點在中線上的投影長度Si，稱為輪廓單峰間距，在取樣長度L內，輪廓單峰間距的平均值，就是輪廓單峰平均間距。
    (5)輪廓微觀不平度的平均間距Sm
    含有一個輪廓峰和相鄰輪廓谷的一段中線長度Smi，稱輪廓微觀不平間距。
    表面粗糙度綜合參數：
    (6)輪廓支承長度率tp
    輪廓支承長度率就是輪廓支承長度np與取樣長度L之比。

另附：

    中美表面粗糙度對照表
中國舊標準 ( 光潔度 )
中國新標準 ( 粗糙度 )Ra
美國標準 (微米  )Ra
美國標準( 微英寸 )，Ra
▽ 4
6.3
8.00
320
6.30
250
▽ 5
3.2
5.00
200
4.00
160
3.20
125
▽ 6
1.6
2.50
100
2.00
80
1.60
63
▽ 7
0.8
1.25
50
1.00
40
0.80
32
▽ 8
0.4
0.63
25
0.50
20
0.40
16

國內表面光潔度與表面粗糙度Ｒａ、Ｒｚ數值換算表(單位：μｍ)

表面光潔度

▽1

▽2

▽3

▽4

▽5

▽6

▽7




表面
粗糙度

Ｒａ

50

25

12.5

6.3

3.2

1.60

0.80




Ｒｚ

200

100

50

25

12.5

6.3

6.3




表面光潔度

▽8

▽9

▽10

▽11

▽12

▽13

▽14




表面
粗糙度

Ｒａ

0.40

0.20

0.100

0.050

0.025

0.012

-




Ｒｚ

3.2

1.60

0.80

0.40

0.20

0.100

0.050



另附：表面粗糙度國際標準加工方法

標準等級代號
表面粗糙度
加工工具(方法)
加工材料及硬度要求
光度描述
粗研磨砂粒粒度
精研磨砂粒粒度
鉆石膏拋光
SPI(A1)
Ra0.005



S136
54HRC
光潔度非常高,鏡面效果
8407
52HRC
SPI(A2)
Ra0.01



DF-2
58HRC
光潔度較低,沒有砂紙紋
XW-10
60HRC
SPI(A3)
Ra0.02



S136
300HB
光潔度更低一級,但沒有砂紙紋
718SUPREME
300HB
SPI(B1)
Ra0.05





沒有光亮度,有輕微3000#砂紙紋


SPI(B2)
Ra0.1





沒有光亮度,有輕微2000#砂紙紋


SPI(B3)
Ra0.2







沒有光亮度,有輕微1000#砂紙紋
不辨加工痕跡的方向

Ra0.4
精加工：精車＼精刨＼精銑＼磨＼鉸＼刮




微辨加工痕跡的方向

Ra0.8
精加工：精車＼精刨＼精銑＼磨＼鉸＼刮


可辨加工痕跡的方向

Ra1.6





Ra3.2





Ra6.3





Ra12.5





Ra25





Ra50





另附：
粗糙度儀新舊標準參數變化對照表
現將TR200粗糙度儀依據新標準更改參數的情況列表如下，如有問題，由時代公司負責解釋。本表還適用于公司TR1系列粗糙度儀。修改后可測量參數的總數沒有變化，仍為13個參數，只是顯示在不同的標準中,也就是說：時代粗糙度儀產品參數：涵蓋新舊標準參數！（詳見表）


新標準(ISO)
舊標準(ISO)
說明
Ra
Ra
各標準通用參數

Rz
顯示在日本標準JIS中
Rz
Ry
參數定義已修改。原Ry仍顯示在日本標準JIS、德國標準DIN中。
Rq
Rq
沒變化
Rp
Rp
沒變化
Rv
Rm
符號改，參數定義沒改
Rt
Rt
沒變化

R3z
顯示在日本標準JIS中，參數沒變化

Rmax
顯示在德國標準DIN、美國標準ANSI中
RSk
Sk
符號改，定義沒改
RS
S
符號改，定義沒改
RSm
Sm
符號改，定義沒改
Rmr
tp
符號改，定義沒改
